热电偶校准实验步骤

在实验室、工矿企业、科研试验的测量中，热电偶在安装使用前必须进行校 验，使用后也要定期核验。

一、实验目的

1 、校验热电偶的方法。

2 、正确掌握检测热电偶的外观。

二、实验设备

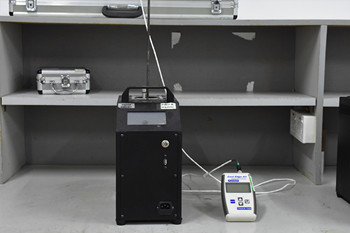

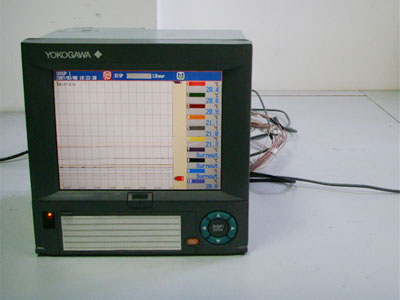

实验设备：由高温电阻炉、智能温度控制仪、 XMD数字式巡回检测 仪、温控热电偶、基准热电偶、被测热电偶等组成。

三、热电偶校验

（1）热电偶校验前必须进行外观检查、检查焊接点是否光滑、牢固、热电 极是否变脆、变色、发黑，严重腐蚀等。

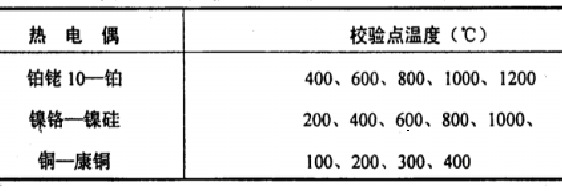

常用热电偶校验点温度

（2）热电偶校检采用比较法。可按表 1 中所列温度进行校验。本实验的被 校热电偶为铜 - 康铜热电偶。用被校热电偶在 0-300℃温度区间与标准热电偶相

比较，用 xmd 数字式巡回检测仪测出热电偶的温度，计算所得误差。

（3）校验时将热电偶的热端插入炉内 150～300mm，该范围内温度均匀，一 般读数时要求温度稳定（温度变化小于 0.2 ℃/min ），电位差计为 0.05 级以上。

将标准热电偶与被校热电偶的热端用金属丝绑扎在一起（也可不绑扎） ；插孔用 绝热材料（石棉布）堵严保温（使用小孔时可不堵） 。本实验所有热电偶可不接 冰点冷端，机内设有进口温度传感器（温度 4）测定环境温度作为补偿。

（4）按 xmd 数字式巡回检测仪使用说明将各导线接入系统后，依次改变管

式电炉的温度设定值（ 0～300 之间均匀选取），记录被测热电偶 1、2 输出温度， 并比较两个热电偶与基准热电偶的差值， 要求各校验点的温度误差都不得超过表2 中所规定的允许值。

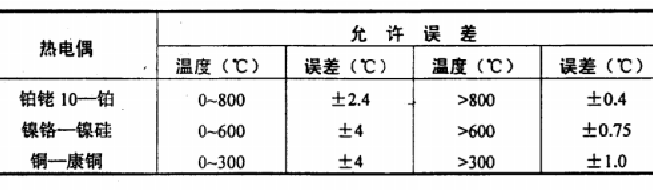

工业用热电偶的允许误差范围

四、实验报告内容：

列表给出热电偶的标定结果，并绘制曲线

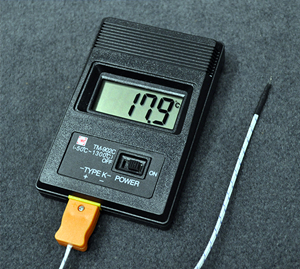

热电偶是工业生产中最常用的感温元件之一,因热电偶直接与被测对象接触,不受中间介质的影响,测量范围广.其特点为测量精度高结构简单稳定性好.补偿导线种类很多,价格低廉,性能良好而在工矿企业温度测量中广泛应用.

由两种不同的金属或合金组成的闭合回路,是最简单的热电偶回路,这两种不同的金属或合金组合就称为热电偶.测量仪表一航安装在远离热源和环境温度比较稳定的地方,热电偶的接线盒距被测对象很近,必须用导线把热电偶参考端温度较高且不稳定,给测量带来很大误差,若将热电极延长使热电偶参考端远离热源,理论可以.实际应用中会造成热电极材料的很大浪费,选用补偿导线最合适.

为了产品质量的稳定及进一步的提高,有以下几种解决思路:

1可用带有PID调节功能的电子自动电位差计与可控硅一起控制加热电源.

2也可以用数字显示仪表,通过调节设定偏差大小来解决.

3.也可用补偿导线在100度以下与其所补偿热电偶具有相同性能来制作成简易的小型热电偶,与原有热电偶及仪表一起控制盐炉的中间继电器,进而控制炉温这三种方法都能减小温差,满足更高的工艺要求.但1线路复杂,成本高,不便于检修.

2不但成本高而且不能进行历史查询.3线路简单,成本低,便于安装及维修.
