仪器校准的方法

各类仪器的校准方法

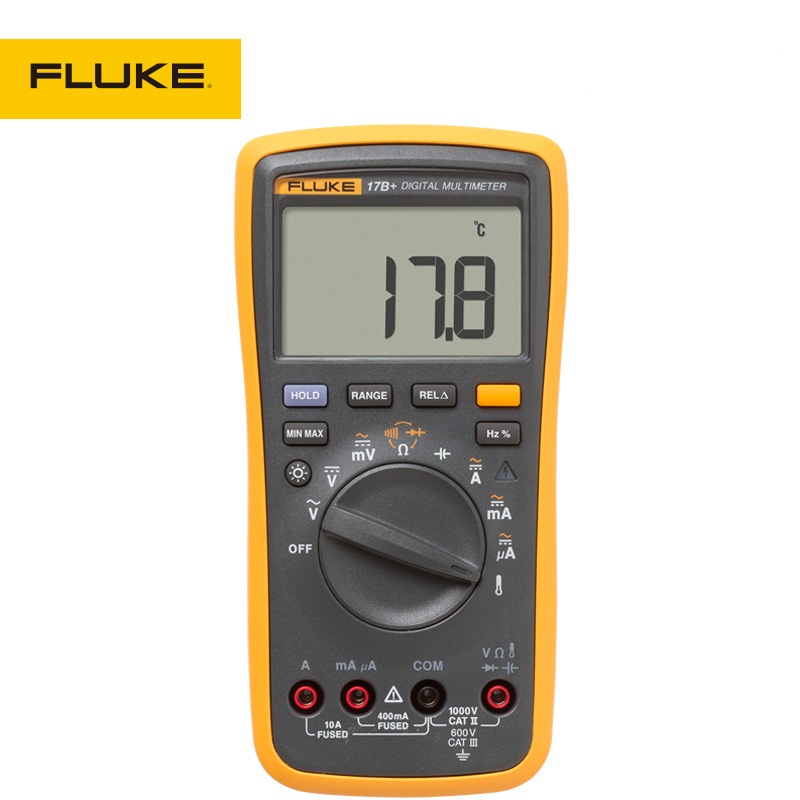

数字万用表

一、 范围

本标准适用本单位所有用于测量电流、电压的计量器具在使用的量程范围内的首次检定，后续检定和使用中检验。

二、 技术要求

 ． 工作环境

环境温度为 20℃± 5，相对湿度不大于 75%R。H 无电磁场干扰。

2． 检定标准

以 KEI THLEY-20   00        型 6 位半数字万用表为基准，进行比对检定。

3. 检定周期

新 购 的 此 类 仪 器 须 进 行 首 次 检 定 ， 使 用 中 的 此 类 仪 器 须 每 年 检 定 一次 ，检定合格的方可使用。

4. 误差范围

在量程范围内，测量相对误差于 0.5%。

    5． 检定人员

                   须指定专业人员进行检定并作好检定记录。

三、 检定方法

1. 外 观 检查受检仪器的外观是否完好，各功能键和旋钮无松动，工作正常，电源充足。

2. 受控仪器在切换测量标准后，先须校零，将输入两端短接，显示值应为 0，不为零时，可调整到零。

3. 将信号源与基准万用表和受检仪器进行连接，检定电压时，须并联连接，检定电流时，须串联连接。

4. 受检仪器在各测量标位至少取3 个点进行比对，记录 3 次测量平均值。

5. 受检仪器的相对误差按以下公式计算。

       四、 记录

    将检验结果记录，并填写“数字万用表内校记录”表。

示波器

示 波 器 探 头 校 准 规 范

使用的技术要求 指标：电压衰减 误 差 应 小 于 ± 5%， 频带宽度大于30MHz

1. 外观检查。

被检 100:1 示波器探头外观应完整无损，有无接触不良现象。

2. 电压衰减校准。

2.1. 将数字示波器与校准仪通过 100 ： 1 探头相连接好。

2.2. 设置数字示波器增益控制旋钮校准位置，置示波器校准仪脉冲输出方式，使显示波形与数字示波器的刻度相对应（数字示波器输入幅度衰减应设置在 100 ：1 状态），此时，调节“ V”误差旋钮，直到脉冲的上下基线与示

波器水平刻度完全重合，读出示波器校准仪表头误差读数。

2.4. 误差应小于± 5%。

3. 频带宽度的校准

4.1 将示波器与合成信号发生器通过 100:1 探头连接好。

4.2. 合成信号发生器输出频率置 100KHz 调节输出电压，使示波器屏幕显示高度为

Ho 为检验工作的 80%左右（通常为 6div ）。

4.3. 保持发生器输出电压不变，均匀地改变发生器的频率，记下各频率点的波形高度

Hi 则频带宽度下降的 dB 数 ， （频带宽度下降的 dB 数=20lgHi/Ho （dB））。

其中： Hi ─各频率点显示的幅度高度。

Ho─基准频率点显示幅度的高度。

4.4. 当合成信号发生器的频率向示波器上限频率继续升高时， 显 示高 度下降为

0.707Ho（即 4.2div ）时对应的频率为100:1 示波器探头带宽实测值， 应大于 30MHz。

6. 校准条件

6.1. 环境温度：（ 20 ±5）℃

6.2. 相对湿度：≤ 80%

7. 标准器具：

7.1. 示波器校准仪 型号： S06 机身编号： 08047

7.2 合成信号发生器 型号： 6061A 机身编号： 9646914

数字示波器 型号： HP-54600B 机身编号： 38421026

8. 校准结果的处理和校准周期

8.2.经校准合格的 100 ：1 示波器探头，发给 并在机身上加贴校准合格证标识；校准有部分超差，给准用证，并注明准用范围；不合格的贴上“禁止使用”标识

注：本校准规范只适用于本公司内部计量校准工作（适用于HP9258、P5100、PM9100/191 等型号）
